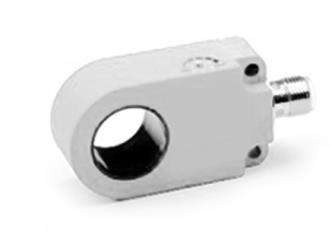

环形电感式接近传感器使用方法介绍

环形电感式接近传感器使用方法：

1.直流二线制接近开关的通断状态，其实是电流大小的变化，当接近开关处于断开状态时，仍有小电流通过负载，当接近开关处于ON状态时，电路电压降约为5V，所以在实际使用中，须考虑小驱动电流控制电路和低驱动电压，以保证电路的正常工作。

2.直流三线制串联时，应考虑串联后电压降之和。

3.如果传感器电缆附近有高压或电源线，传感器电缆应单独装入金属导管中，以防干扰。

4.使用双线传感器时，确保传感器通过负载后连接到电源，以避免损坏内部组件。当负载电流<3mA时，需要假负载以保证可靠运行。

R US/或更少（IL-3）

P> 2/R

P为假负载消耗的功率；

R为假载荷的阻力值；

IL是传感器的负载电流

使用仪器：万用表、示波器、电源（+12V）
