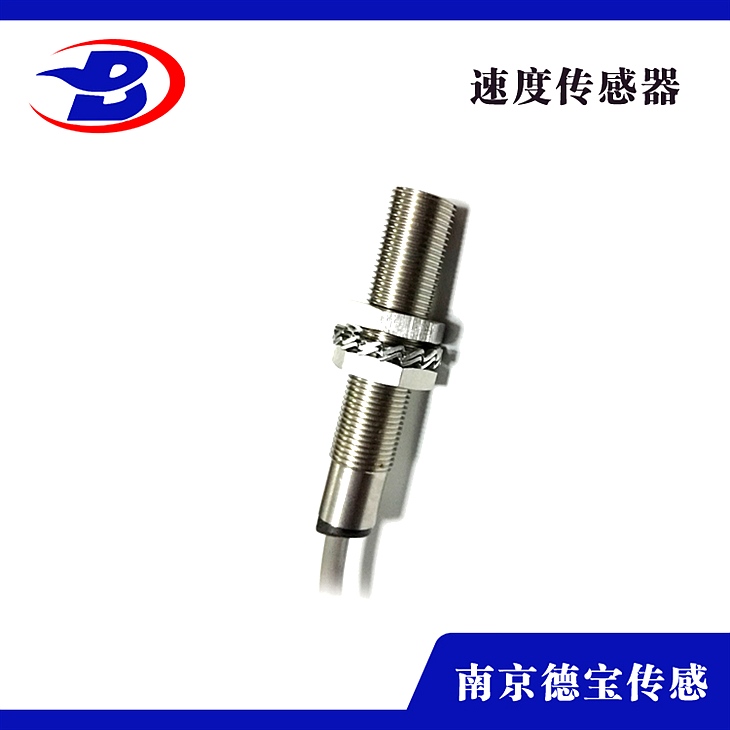

DOB-PA1010/L工业齿轮转速传感器

DOB-PA1010/L工业齿轮转速传感器

技术参数

1、工作电源：24VDC/110VAC/220VAC

2、绝缘电阻：＞500MΩ 输出信号：开关量信号

3、环境温度：-20℃~+60℃ 环境湿度：小于90

4、外型尺寸：Ф30×115mm

5、重量：0.5Kg

6、跳脱时间：3-17秒

7、响应时间：＜2mS

8、检测间距H2：≤8mm

9、工作间隔H1：≥20mm（10mm/埋入式/二线）

装置阐明

1、一切的传动安装、如螺旋保送机、提升机、皮带保送机，拉链机、等都应在其被传动处(机器尾端)停止装置。

2、机械装置工序，拆下端盖，在端盖钻≥Φ12孔，在端盖下部钻Φ5.l孔、攻丝M6(与旋转探测仪支架两孔相配套加工)后用螺丝固定端盖与支架在轴头上钻Φ5.1孔，攻丝M6、深10-15mm

装置及接线

1、本安装装置时，使其轴线处于程度位置。

2、将装置支架衔接在胶带机中间架上，然后用螺栓将本安装固定在支架的装置板上即可。

3、 本安装带有1.5米左右的四芯橡套电缆，用户依据标号接线即可。1、3为常开接点，1、2为常闭接点。

当胶带机启动后运转到正常速度时，接点转换，接点1、3由闭合转为常开，接点1、2由断开转为常闭，此时为正常运转状态。假如胶带发作打滑，带速降至正常速度的70左右时，接点再次转换，接点1、3闭合，1、2断开，此时为打滑状态。

4、由于常闭至常开的转换过程对应的速度差值较大，所以用户可选择运用常开（或常闭）之一种并在订货时阐明，如无请求，我厂将按常开点调试出厂。

5、本安装出厂时已依据带速及打滑率调整好，运用时勿需再调。

6、本安装为非差动式，故在胶带机启动或停机过程中应不投入或投入无效，并应在控制线路设计中予以***。
