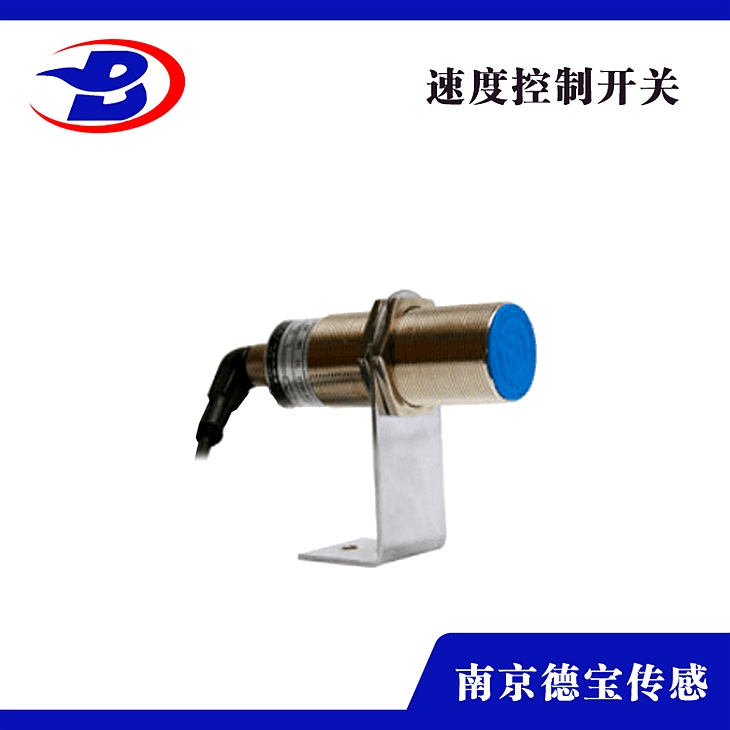

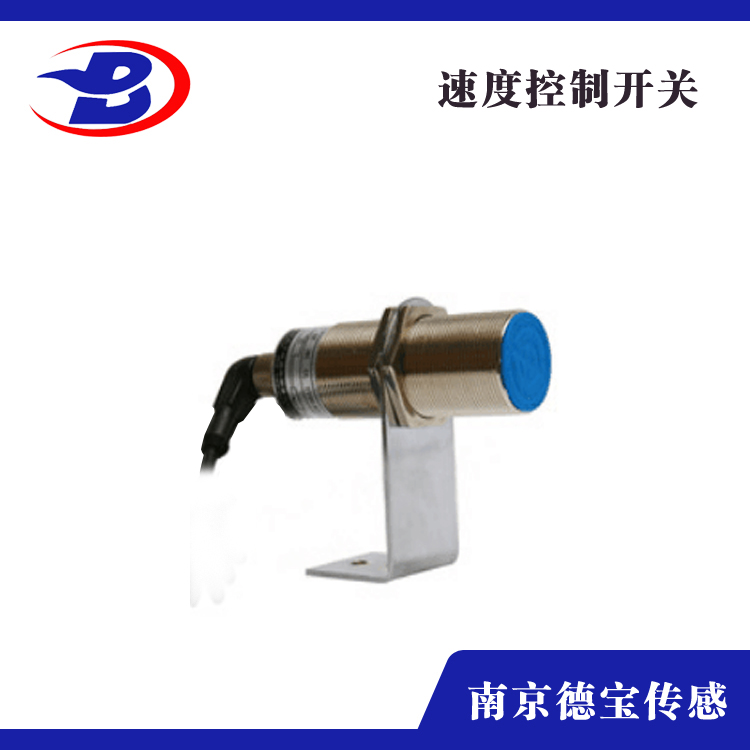

DOB-DH02E-/L1-W压裂车打滑开关 速度开关

工作原理

1、用于对输送机带速进行检测的装置，对带速进行实时检测，已应用于输送系统中胶带上，为胶带机的运行提供了可靠的检测手段。

2、需水平安装在上行胶带和下行胶带间的输送机支架上，使触轮与胶带表面有一定的压力防止发生触轮跳动而产生的误动作。

3、当触轮随胶带机运行而带动内的脉冲盘，在脉冲盘旋转时传感器的磁应信号输入到控制电路中去，经放大，然后进行计数。

4、其计数值与预置数比较，判断胶带的带速，即：正常速度、打滑等。同时，执行电路输出相应的开关信号。

主要技术参数

1、工作电压AC220V/380V±1050Hz

2、输入信号10mV～10V

3、测速范围1.25m/s1.6m/s2.5m/s

4、整机功耗<15w

5、触点容量AC380V2A

使用与安装

先将固定支架焊在输送机的横梁上；再将支臂用销轴、开口销连接在支架上。

安装后应满足下述要求

1.打滑检测装置胶带运行方向顺向防止，触轮距胶带边缘200-300mm

2.本机出厂时已配长度为1.0米电缆线，接线方式参照标牌所标线色
