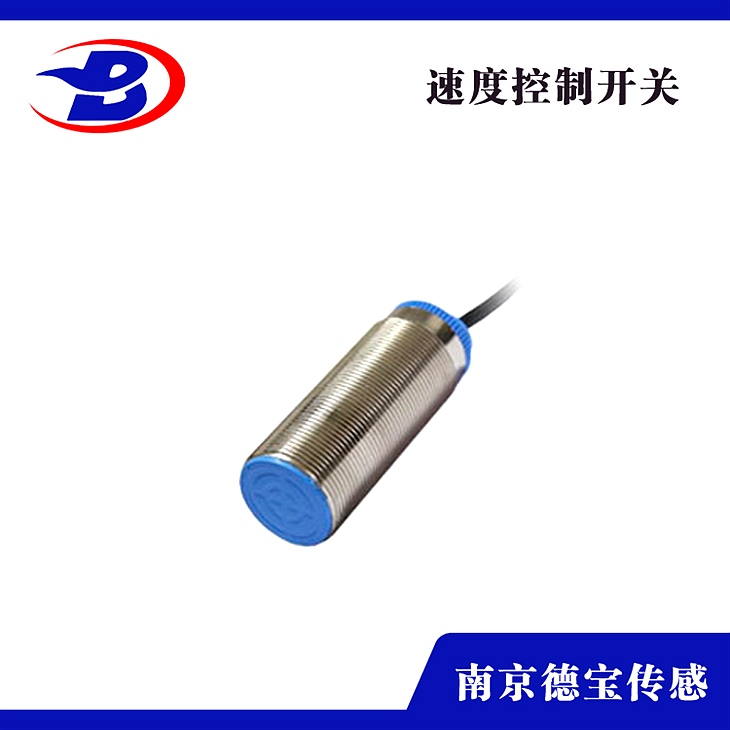

螺旋输送机测速传感器DOB-GB3005/L-APOG/US

螺旋保送机测速传感器DOB-GB3005/L-APOG/US

产品阐明

速度开关的原理是让由待监控部件产生的脉冲频率与传感器中的预置频率停止比拟，当被测物体的频率小于速度开关设定频率时开关为翻开状态；当被测物体的振动频率大于速度开关设定频率时开关为闭合状态。主要用于皮带保送机、提升机、螺旋保送机、给料机、卸料阀、研磨机、posuiji、泵、离心干火机、搅拌机和除尘器等转动设备，对皮带打滑、皮带断裂、卡转、慢转、转动轴剪切和过载、传动链(带)零落等机械毛病能及时处置，起到维护设备减少损失的作用。

技术参数

工作电源：24VDC/110VAC/220VAC

缘电阻：＞500MΩ 输出信号：开关量信号

环境温度：-20℃~+60℃ 环境湿度：小于90

外型尺寸：Ф30×115mm 重    量：0.5Kg

：IP66 检测速度范围：1~200转/分

跳脱时间：3-17秒 响应时间：＜2mS

检测间距H2：≤8mm  工作间隔H1：≥20mm （10mm/埋入式/二线）

螺旋保送机测速传感器DOB-GB3005/L-APOG/US

装置及接线

1、本安装装置时，使其轴线处于程度位置。

2、将装置支架衔接在胶带机中间架上，然后用螺栓将本安装固定在支架的装置板上即可。

3、 本安装带有1.5米左右的四芯橡套电缆，用户依据标号接线即可。1、3为常开接点，1、2为常闭接点。

当胶带机启动后运转到正常速度时，接点转换，接点1、3由闭合转为常开，接点1、2由断开转为常闭，此时为正常运转状态。假如胶带发作打滑，带速降正常速度的之70左右时，接点再次转换，接点1、3闭合，1、2断开，此时为打滑状态。

4、由于常闭常开的转换过程对应的速度差值较大，所以用户可选择运用常开（或常闭）种并在订货时阐明，如无请求，我厂将按常开点调试出厂。

5、本安装出厂时已依据带速及打滑率调整好，运用时勿需再调。

6、本安装为非差动式，故在胶带机启动或停机过程中应不投入或投入无效，并应在控制线路设计中予以。

特性
1、非接触式，无易损原件，运用寿命长；
2、，密封性好，可防水、放尘，防凝露；
3、强度了铝合金密压铸外壳，抗压，抗冲击力强；
4、外壳经过烤漆喷塑处置，性强；
5、一体式设计，装置便当，适用简单，两螺栓固定；
6、采用ARM单片机作为控制单元，反映速度，度，误差小；
7、双排数码显现，LED指示灯显现，可现场察看与误解；
8、度4~20mA 模仿量输出
9、轻、重报警双开关量输出
10、采用接点容量继电器输出
