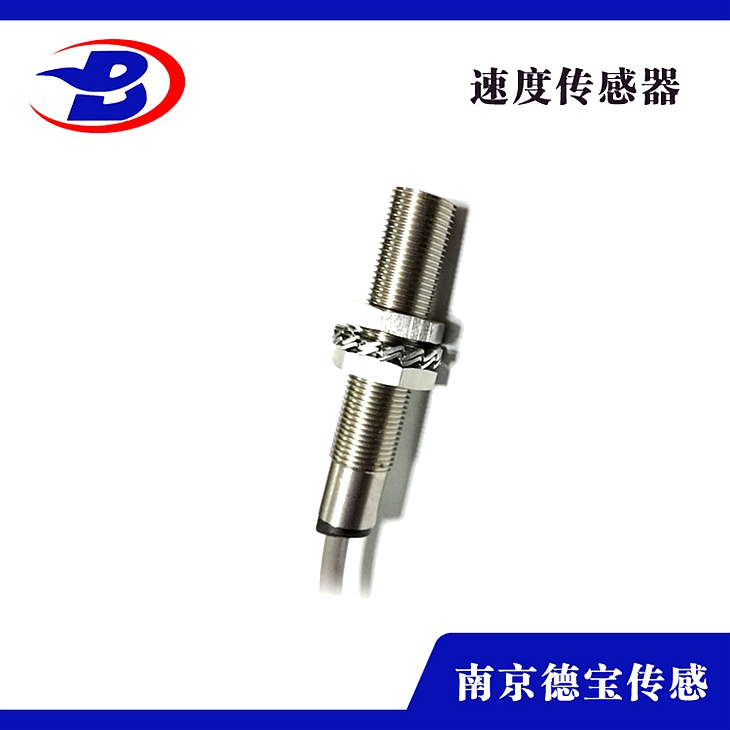

DOB-GTS-211B/L NPN-16速度传感器霍尔式原件测速开关齿轮测

DOB-GTS-211B/L NPN-16速度传感器霍尔式原件测速开关齿轮测

产品详情

GTS齿轮速度传感器是一种先进的速度传感器,用于非接触检测旋转体转速,测量范围是1转~20000转/分钟,输出的方波信号可以直接和TTL、CMOS等电路接口、构成转速测量/控制系统.GTS产品采用圆管防水型结构,具有防水、防尘、防油污的优点,能在恶劣环境中可靠工作,特别适用于工业控制和军事项目。

一、基础技术性能1、额定检测距离:2mm

2、检测频响:1Hz~10KHz

3、测速范围:1~20000rpm(与合适的齿轮配套)

4、有工作电压极性保护和输出短路保护5、工作温度-20~75℃

二、电气性能

1、工作电压:12~30VDC

2、静态功耗电流:≤30mA

3、最大输出电流:50mA4、输出低电平电压:≤0.5VDC5、上升沿时间:≤2us6、下降沿时间:≤2us7、输出方式:NPN集电极开路输出(OC),方波、占空比50±20%三、检测齿轮1、模数:m≥12、齿轮厚度:≥4mm3、齿形:渐开线或梯形直齿

4、齿轮材料:导磁材料(如45#钢)

四、使用说明

1、传感器外形尺寸见图1、安装时用传感器自带的螺母固定在安装孔上,固定装置建议采用非导磁材料(铜、不锈钢等)传感器应正对齿面安装,齿面和传感器前端面的间距不应大于额定检测距离。

2、检测齿轮可以是机器中已有的工作齿轮或是一个专用齿轮,但应符合项三的规定,应尽可能用较小的检测距离,齿轮也应尽可能采用高导磁材料较大的模数。

3、实际的测速范围根据齿轮的齿数N而不同,可由下式计算:测速范围下限:Vmin=(rpm);测速范围上限:Vmax=(rpm)

4、接线图见2。传感器外壳与屏蔽线屏蔽层相连,用户应在接收端将屏蔽层接系统地5、为增强信号抗干扰能力,传感器可采用电流输出,并在接收端用光电耦合器进行隔离
