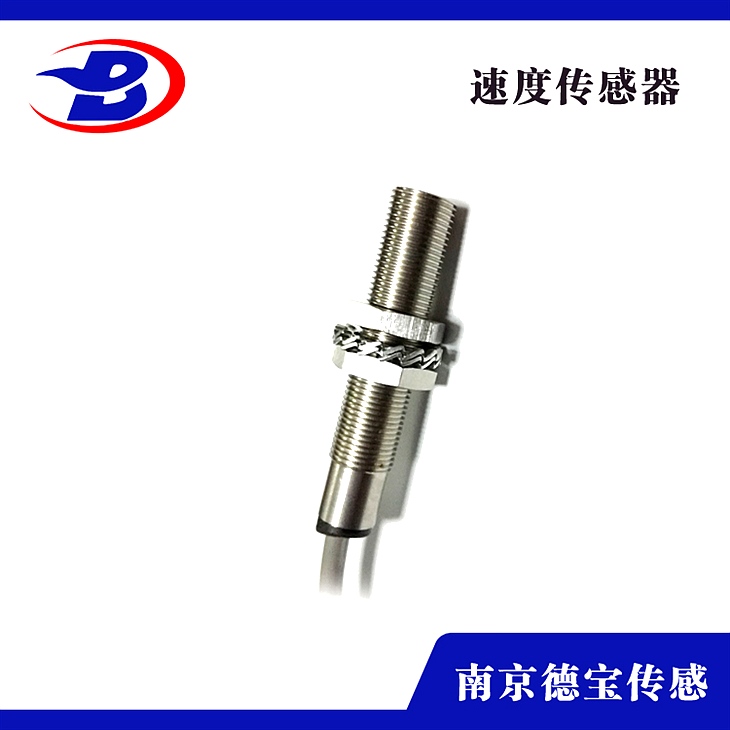

DOB-L/DA215S 速度传感器 齿轮测速传感器
产品名称:旋转探测器
产品型号:DOB-L/DA215S 速度传感器
〖简 介〗:DOB-L/DA215S 速度传感器(又名转动传感器、零速开关、堵转开关),用于检测设备的“旋转”或“停转”。可为计算机及时反馈设备的运转情况;也可直接用于设备保护。广泛应用于提升机、输送机等机械传动设备,能有效地检测出设备因电器、机械故障引起的慢转或停转,以便及时处理,达到维护设备、保障生产的目的
一、工作原理
DOB-L/DA215S 速度传感器,电感接近开关检测。只需在轴、轮的检测处人为制造“金属凸起”或安装“金属检测片”,将XZ-A/D型旋转探测器靠近检测处安装即可。当被传动轴、轮转动,旋转探测器检测到变化的“旋转脉冲”时,呈现“接通”状态。当设备发生故障时,旋转探测器检测不到“旋转脉冲”的时间超过“停转信号滞后时间”的情况下,呈现“断开”状态。
二、主要特点:
1、非接触探测器,无运动部件、无磨损、安全寿命长、维护费用低。
2、一体化结构,免设置、调试,安装简单。
3、两线制,继电器作负载,提供隔离无源触点信号给计算机或直接用于设备保护,旋转时继电器吸合。
4、具有负载短路保护功能——误将旋转探测器直接接电源不会损坏旋转探测器。
5、XZ-A型旋转探测器既能驱动小型继电器,又能直接驱动40A及以下的接触器;能适用于AC220V和AC380V线路中。可直接串接于电气控制电路中的自保触点上。
6、配有状态指示灯。设备正常运行时,指示灯“闪烁”;停机时,指示灯“常亮”。
三、技术参数:
1、检测转速范围:(8~1500)转/分(转速低于8转/分时,可增加“信号生成点”)。
2、“停转信号”生成滞后时间选值:1秒、2秒、4秒、8秒。
3、旋转探测器检测距离:近距离间隔(1~15)mm(金属凸起高度:≥15mm)。
4、首次得电最长死区时间:4秒+“停转信号生成滞后时间”(刚得电时,且无脉冲,旋转探测器呈现“接通状态”的时间)。
5、工作环境:温度 -10℃~+50℃。 防护等级:IP66。
6、供电电压:XZ-D型 DC 24V;工作电流≤150 mA。
