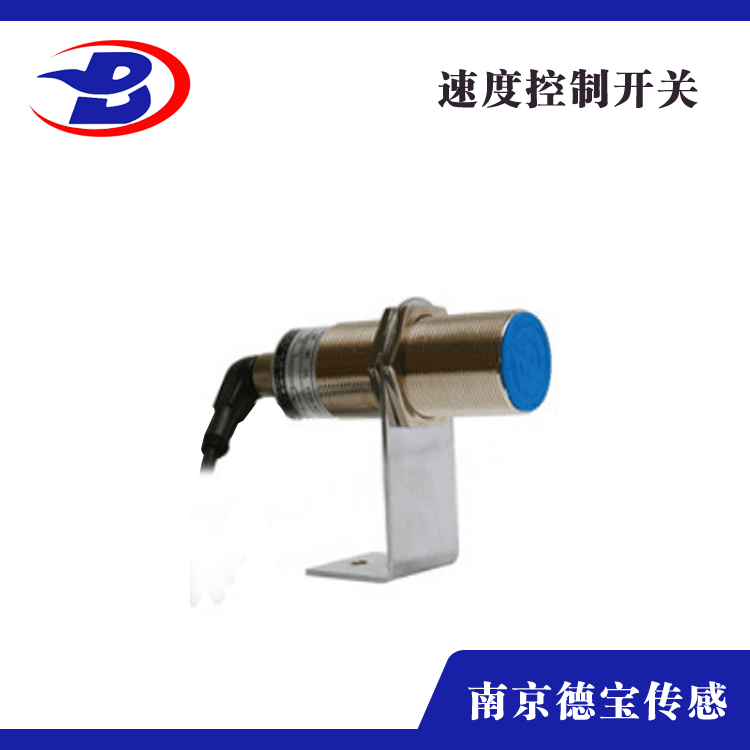

DOB-RC-D06NH/L防水速度开关旋转传感器 速度开关

速度检测器水平安装在上行胶带和下行胶带间的输送机支架上，使出来与胶带表面有一定的压力防止发生触轮跳动而产生的误动作。速度检测器工作电源即可工作，当胶带机运行速度于本产品的设定值时，检测器重的继电器动作输出控制信号，速度可任意调节。

RC-D06NH防水速度开关旋转传感器

安装及接线

1、本装置安装时，使其轴线处于水平位置。

2、将安装支架连接在胶带机中间架上，然后用螺栓将本装置固定在支架的安装板上即可。

3、 本装置带有1.5米左右的四芯橡套电缆，用户根据标号接线即可。1、3为常开接点，1、2为常闭接点。

当胶带机启动后运行到正常速度时，接点转换，接点1、3由闭合转为常开，接点1、2由断开转为常闭，此时为正常运行状态。如果胶带发生打滑，带速降正常速度的之70左右时，接点再次转换，接点1、3闭合，1、2断开，此时为打滑状态。

4、由于常闭常开的转换过程对应的速度差值较大，所以用户可选择使用常开（或常闭）种并在订货时说明，如无要求，我厂将按常开点调试出厂。

5、本装置出厂时已根据带速及打滑率调整好，使用时勿需再调。

6、本装置为非差动式，故在胶带机启动或停机过程中应不投入或投入无效，并应在控制线路设计中予以。
