DOB-PSKU/L-110DH防爆行程开关DC220V

DOB-PSKU/L-110DH防爆行程开关DC220V

产品阐明

行程开关，位置开关（又称限位开关）的一种，是一种常用的小电流主令电器。应用机械运动部件的碰撞使其触头动作来完成接通或分断控制电路，到达一定的控制目的。通常，这类开关被用来xian制机械运动的位置或行程，使运动机械按一定位置或行程自动中止、反向运动、变速运动或自动往复运动等。

DOB-PSKU/L-110DH防爆行程开关DC220V

构造方式

行程开关按其构造可分为直动式、滚轮式、微动式和组合式；

直动式行程开关

动作原理同按钮相似，所不同的是:一个是手动，另一个则由运动部件的撞块碰撞。当外界运动部件上的撞块碰压按钮使其触头动作，当运动部件分开后，在弹簧作用下，其触头自动复位。

DOB-PSKU/L-110DH防爆行程开关DC220V

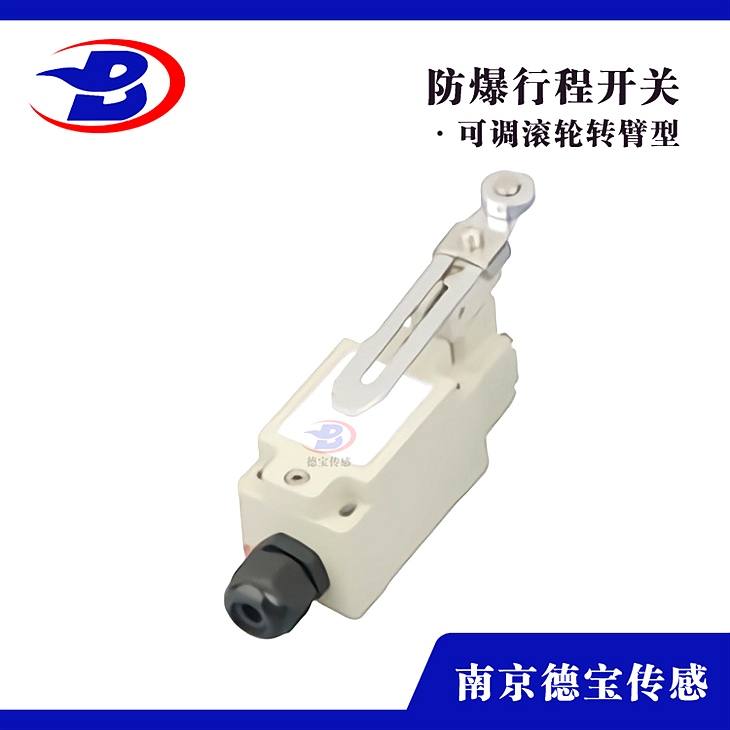

滚轮式行程开关

当运动机械的挡铁(撞块)压到行程开关的滚轮上时，传动杠连同转轴一同转动，使凸轮推进撞块，当撞块碰压到一定位置时，推进微动开关速动作。当滚轮上的挡铁移开后，复位弹簧使行程开关复位。这种是单轮自动恢复行程开关。而双轮旋转式行程开关不能自动恢复，它是依托运动机械反向挪动时，挡铁碰撞另一滚轮将其恢复。

在实践中，将行程开关装置在预先布置的位置，当装于机械运动部件上的模块撞击行程开关时，行程开关的触点动作，完成电路的切换。因而，行程开关是一种依据运动部件的行程位置而切换电路的电器，它的作用原理与按钮相似。

行程开关能够装置在相对静止的物体如固定架、门框等，简称静物上或者运动的物体如行车、门等，简称动物上。当动物接近静物时，开关的连杆驱动开关的接点惹起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改动去控制电路和机构的动作。

产品特性

1、本系列产品为铸铝合金外壳，采用的温一次压铸成型工艺，压铸产品外表润滑，外形美观大方，手感好，金属构造组织细密、无气泡、无砂眼，抗冲击性能好，产品外壳防爆性能耗，产品上有直接压制而成的防爆标志。

2、产品外表经过速抛丸等系列处置后，采用的压静电喷塑工艺停止外表喷塑，塑层附着力强，防腐、抗氧化、日照性能明显提。

3、有转动式和直动式两种触头方式可供用户选择。

4、转动式的超行程大于30°，动作行程小于40°，操作力不大于13.7N，差程小于等于25°。

5、直动式超程大于4mm，动作行程小于5mm，操作力不大于61.8N，差程小于53mm。

6、电缆或钢管布线均可。
