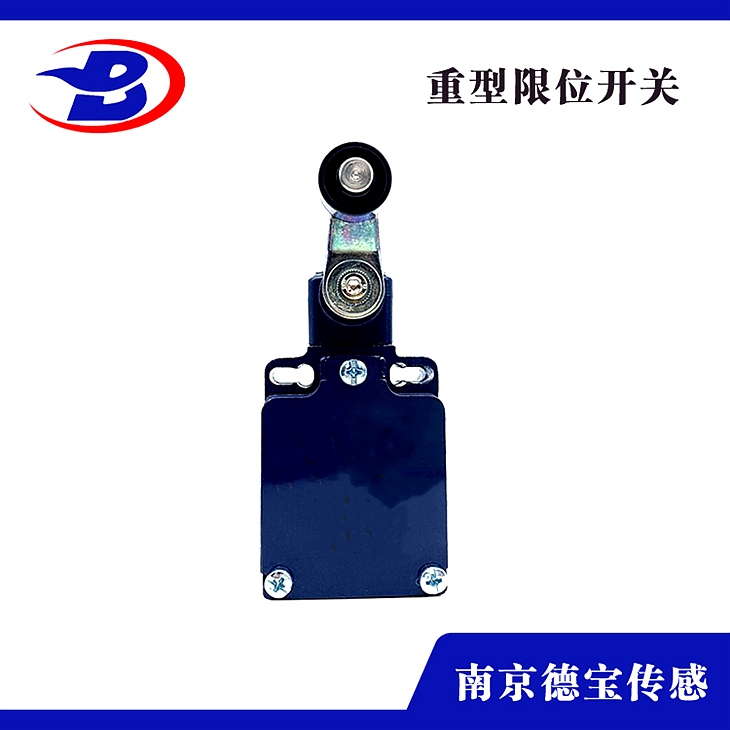

DOB-T1K336/L-11ZUE限限位开关

DOB-T1K336/L-11ZUE限限位开关

构造：

限位开关分工作限位开关和限限位开关，工作限位开关是用来给出机构动作到位信号的。限限位开关是避免机构动作超出设计范围而发作事故的。工作限位开关装置在机构需求改动工况的位置，开关动作后，给出信号，停止别的相关动作。限限位开关装置在机构动作的远端，用来维护机构动作过大呈现机构损坏。

限位开关，指为维护内置微动开关免受外力、水、油、气体和尘埃等的损伤，而组装在外壳内的开关，特别适用于对机械强度和环境顺应 性有请求的中央。　外形大致分为横向型、竖向型和复合型。下图表示典型的竖向型限位开关的结构。限位开关大致上是由五个构成要素组成的。

DOB-T1K336/L-11ZUE限限位开关

产品阐明：

限位开关大致上是由五个构成要素组成的。

内置微动开关驱动机构

关于限位开关来说，微动开关的驱动机构是与密封性能和动作特性直接相关的重要局部。其结构分为三类，如下表所示。

1、活塞型

依据密封办法不同，有表中的A型和B型2个品种。A型是用O型环 或薄膜密封的，由于密封橡胶没有外露，在抵抗工作机械的切割碎 屑方面功用较强大，但其背面影响是，有可能会将砂子、切割粉末 等压入活塞的滑动面。B型固然不会把砂子、切割粉末等压入，且 密封性能于A型，但由于火热的切割碎屑飞溅过来，有可能会损 坏橡胶帽。因而，要依据运用场所的不同选用A型或B型。而柱塞 型依然经过柱塞的往复运动紧缩或吸进空气。为此，假如长时间将柱塞压入，限位开关内的紧缩空气逸失，内部 压力将与大气压相同，即便急于让柱塞复位，柱塞却有缓慢复位的 倾向。为了防止发作这种毛病，设计时，依据柱塞的压入将空气的 紧缩量控制在限位开关内部全部空气量的20以内。另外，为了延 长微动开关的寿命，在这一结构内部设置了一个OT吸收机构，该OT吸收机构采用OT吸收弹簧，用以吸收剩余的柱塞的行程。该机 构相关于柱塞的运动，在中途中止按压微动开关辅助柱塞的行程。

2、铰链摆杆型

在摆杆端部（滚珠），柱塞的行程量依据摆杆的比例扩展，因而， 普通不运用OT吸收机构。

3、旋转摆杆型

举一个典型的示例，来示例WL的结构，但除此之外，还有两个类 型：将复位柱塞的功用赋予柱塞的类型；经过线圈弹簧获取复位 力、用凸轮带动辅助柱塞的类型。
