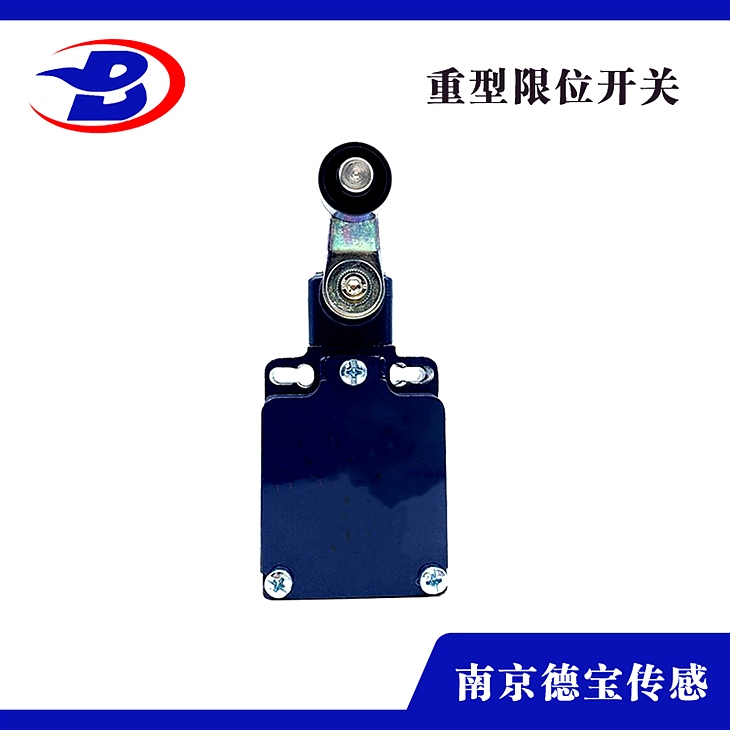

行程开关DOB-YS/L-SXKZQ-A30M限位开关支架

行程开关DOB-YS/L-SXKZQ-A30M限位开关支架

产品阐明：

行程开关，位置开关（又称限位开关）的一种，是一种常用的小电流主令电器。应用机械运动部件的碰撞使其触头动作来完成接通或分断控制电路，到达一定的控制目的。通常，这类开关被用来xian制机械运动的位置或行程，使运动机械按一定位置或行程自动中止、反向运动、变速运动或自动往复运动等。

限位开关主要由开关元件，接线端子，开关操动件，传动局部组成，依据开关触头接通和断开机械机理，开关元件有下属二类。

1.缓动开关

缓动开关:开关的接通和断开动作切换时间与开关操作频率有关，操作频率越，开关的切换也越。

2.速度开关

速度开关:开关的接通和断开的转换时间与开关被操作的频率无关，只需开关被操作到一定位置，开关便发作接通和断开切换，此过程时间普通为弹簧弹跳所需时间，此时间段为一常数。

机械参数：

电路衔接阐明：螺丝衔接

电缆截面：小电缆截面 1.5 mm2；大电缆截面 2.5 mm2

作用原理：机械的

机械寿命：> 30.000.000 操作次数

留意：的电缆截面表示包括了导线和线耳

操作元件结构：滚轮摇臂

操动扭矩：50,5 Ncm

抗冲击：50 g / 6 ms

回弹时间：≤ 1.5 ms

切换时间：≤ 10 ms

常开触点：2 x 0,5 mm

开关点反复度：± 0,02 mm

操作的速度：小操动速度 1 mm/min简介：

限位开关由静件磁性开关和动件控制磁钢组成，采用磁感应原理，直接吸合干簧管接点，以完成对外接电路的通断控制。，装置便当，动作灵活，运用寿命长，有矿用普通型标志。
