扫描式热金属检测器
扫描式热金属检测器

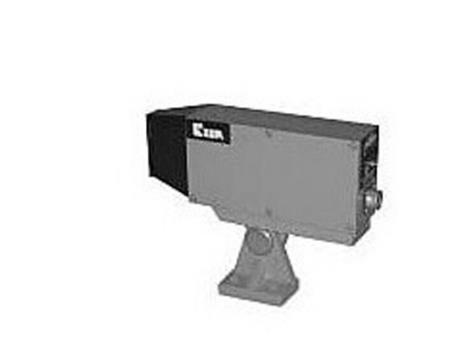

扫描型热金属检测器HMD500系列、HMD600系列是为钢铁制造过程中的自动化而设计,独特的设计和坚固的结构适用于各种恶劣的重工业环境。 主要用于在连铸和热轧制造过程中跟踪任何形状的热金属(线 材,棒材,带材,厚板,方坯,板坯等)。
工作原理

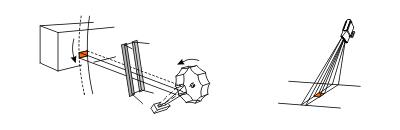

扫描型热金属检测器光学区域被一个带有多面棱镜的旋转鼓扫描。如果一个热金属穿过传感器的视场,热金属发出的红外光被反射到光电探测器上,光电探测器将光信号转换成电信号,该信号经过电子线路处理,转换成输出信号。

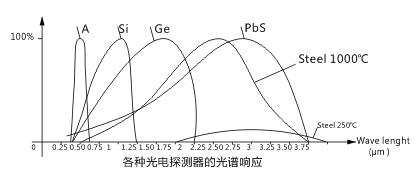

扫描型热金属检测器采用的是硫化铅 (PbS) 探测器。不同光电探测器产生的光谱响应比较显示出硫化铅光电探测器对热金属有很强的探测能力。它的输出能足够探测到低至250°C的金属。
特点
大的纵向视场使得安装调整方便,同时更可靠的检测,而不管工件的纵向位置如何。
窄的横向视场确保精确的检测。
小的解析光束（瞬时视场）确保可靠的检测。
所有这些特点最终带来了精确和可靠的检测,无论工件的尺寸、温度如何,或是检测距离以
及工件在扫描视场中的位置如何。
定位
和目标之间的安装距离通常没有严格的要求，主要依靠选择的扫描角度（10，30，或50 度），只要覆盖整个控制区域。扫描角度10°30°50°响应时间1 ms2 ms4 ms横向角度可调，最大 3° 光谱范围1 至 3 µm， 灵敏度峰值位于 2.2 µm目标温度普通>400℃,最低250℃扫描角度应根据具体应用对检测范围的要求来确定。

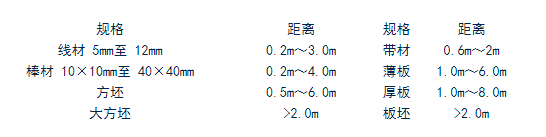

传感器和各种工件之间的最佳距离 (与温度有关)：

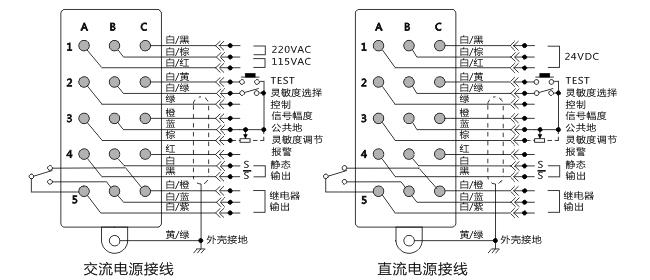

电气连接
调试
控制面板位于传感器后面的保护盖板下面：
LED 指示灯
绿色：没有探测到目标,正常待机状态
红色：表示探测到目标
橙色：信号饱和或窗口玻璃被污染
不亮：报警指示灯
测试与激光指示
测试按钮,产生一个激励信号,并激活可见激光定位。
灵敏度调节,顺时针增大,提高目标红外辐射放大增益。
阀值调节,用来调节触发信号阀值,顺时针提高触发灵敏度。
灵敏度切换开关：选择高灵敏度或普通灵敏度(高灵敏度用于探测低温物体)。
