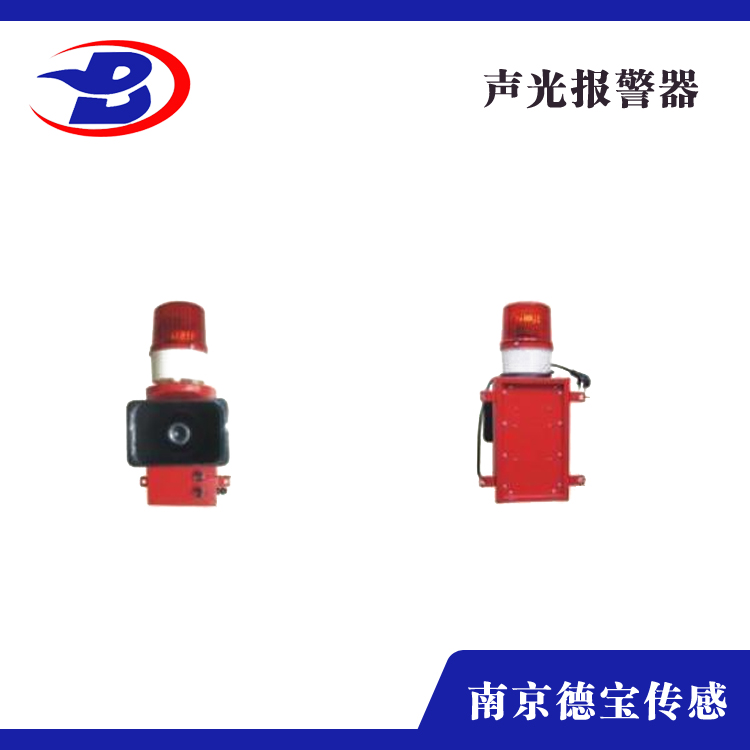

DOB LK/L-JDW105 工业声光报警器功率230VAC

LK-JDW105工业声光报警器功率230VAC

注意事项

声光报警器固定式安装一经位，其位置不易更改，体应用时应考虑以下几点。

1、弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等。

2、根据所在场所的气流方向、风向等体因素，判断当发生大量泄漏时，有毒的泄漏方向。

3、根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。

4、研究泄漏点的泄漏状态是微漏还是喷射状。如果是微漏，则设点的位置要靠近泄漏点一些。如果是喷射状泄漏，则要稍远离泄漏点。综合这些状况，拟定出设点方案。这样，需要购置的数量和品种即可估算出来。

5、对于存在较大有体泄漏的场所，根据有关规定每相距10—20m应设一个检测点。对于无人值班的小型且不连续运转的泵房，需要注意发生有气体泄漏的可能性，一般应在下风口安装一台检测器。

6、对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。

7、对于气体密度大于空气的介质，应将检测器安装在于泄漏点的下方平面上，并注意周围环境特点。对于容易积聚有气体的场所应特别注意监测点的设定。

8、对于开放式有气体扩散逸出环境，如果缺乏良好的通风条件，也很容易使某个部位的空气中的有气体含量接近或达到爆炸下限浓度，这些都是不可忽视的监测点。根据现场事故的分析结果，其中一半以上是由不正确的安装和校验造成的。因此，有必要介绍正确的安装和校验的注意事项以减少故障。

LK-JDW105工业声光报警器功率230VAC

安装的注意事项

1、探头主要是接触燃烧气体传感器的检测元件，由铂丝线圈上包氧化铝和黏合剂组成球状，其外表面附有铂、钯等稀有金属。因此，在安装时一定要小心，避免摔坏探头。声光报警至少发声设备，没有探头。

2、安装度一般应在180cm以上，以便于维修人员进行日常维护。

3、仪表，有声、光显示功能，应安装在易看到和易听到的地方，以便及时清理隐患。

4、周围不能有对仪表工作有影响的强电磁场(如大功率电机、变压器)。

5、被测气体的密度不同，室内探头的安装位置也应不同。被测气体密度小于空气密度时，探头应安装在距屋顶30cm外，方向向下；反之，探头应安装在距地面30cm处，方向向上。

LK-JDW105工业声光报警器功率230VAC

接线图

1、控制器采用三芯屏蔽线与探测器连接（注：单芯线径不于0.75mm线，依实际距离而定），将屏蔽层与控制器机壳相连并可靠接地。当采用RVV线缆时，应穿金属管并将金属管可靠接地。

2、参照控制器与探测器接线图，将声光报警器的控制器与探测器的对应端子相连接。
