YD115-R10ML 天车防碰撞装置 激光雷达防撞系统

基本功能介绍

可以接两路激光测距传感器

距离传感器量程可设置，最大距离30米、50米

液晶屏显示实时距离、运行状态显示

可以分别设置左右行车减速和停车距离、并输出报警

信号

减速、停车报警语音提示

1控制器-主机(见图

控制器功能主要是将激光传感器接收到的信号进行处理和计算，根据检测到的距离，作出相应的机电动作(语音报警和继电器控制)

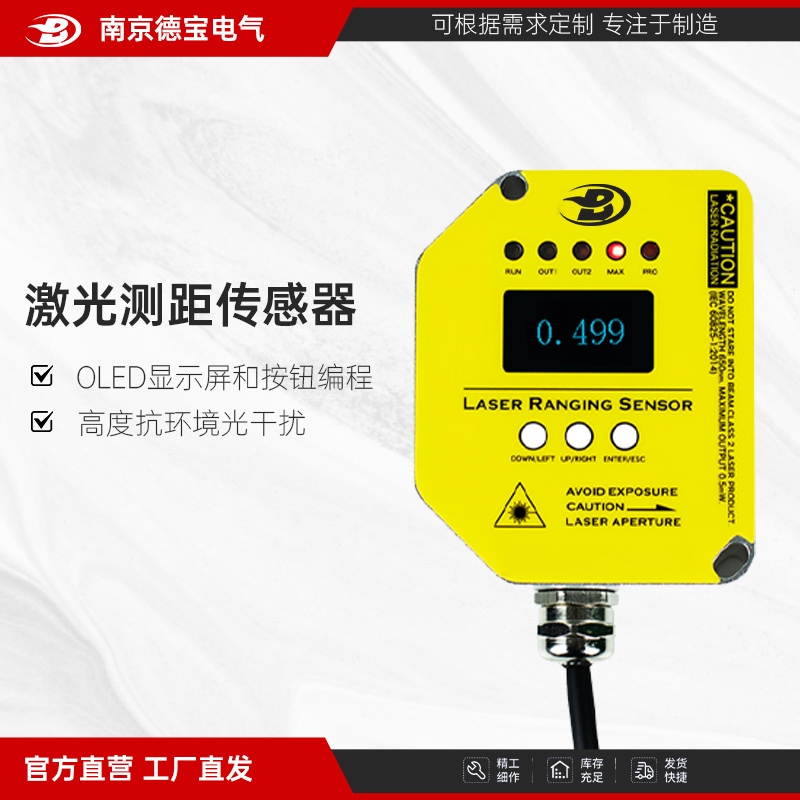

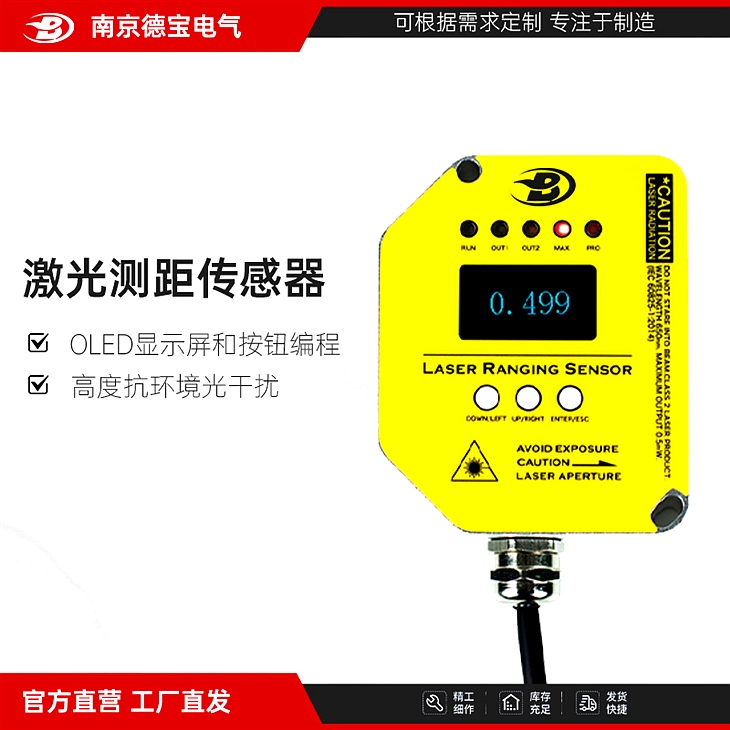

激光测距仪(见图)激光测距仪的功能是激光束照射到对面行车或者反射板，并接收反射信号所反射的反射光。提供给控制器，通过控制器计算处理，计算出行车到被测物体的距离。

2

3 反射板的功能是以最小的损耗，将激光定向反射。(选装)本产品是双向激光传感器，检测距离为30米(也可以由用户指定距离)。本产品支持距离语音提示、减速/停车语音提示并有四路继电器输出，可以参与行车的自动控制。
